Zk-pp1k pwm. шім-генератор сигналів 1-канальний 1hz-150khz. dc 3,3-30

385 грн

Опис

Pwm генератор сигналів, генератор для крокового двигуна
Використовується для генерування квадратного хвильового генератора для
крокового двигуна, який постачається в двигун постійного струму або Драйвер
крокового двигуна; кроковий двигун, серводвигун, Електричний захват, рука
робота

3. Комбінуйте драйвер для забезпечення затемнення, регулювання швидкості, керування електромагнітним клапаном тощо. проте Пряма поставка таких вантажів, як електричні вогні, двигуни та СОНОНОВІ клапани, неможливо

1. Основні характеристики:

1,1 два режими можна вибрати:

Режим ШІМ (безперервний), робочий цикл.Зверніть увагу, що кількість імпульсів
не може бути налаштована в цьому режимі, і пульс завжди випромінюється;

Імпульсний режим-покладальний час ширини імпульсу, негативний імпульс ширини
часу, час затримки запуску та кількість імпульсів, що регулюється.
1,2 з кнопкою запуску зовнішній перемикач також може використовуватися для
керування вихідним сигналом ВМИК./ВИМИК.
1,3 широкий вхід напруги 3,3-30 в, із захистом від зворотного ходу, 5,08 мм
Клемна проводина
2. параметры:
Робоча напруга: 3,3 - 30 В, із захистом від зворотного під'єднання
Частотний діапазон: 1 Гц - 150 кГц, точність приблизно 1%
робочий цикл діапазон: 0-100%, 1% крок
кількість імпульсів: 1-9999, або нескінченна (дисплей — стоїть для
нескінченності)
затримка вихідного часу: 0,000 s-9999 s, мінімальний розмір може бути
встановлений 1 ms
позитивний і негативний імпульс ширина довжина: 0,000 s-9999 s, мінімальний
можна встановити 1 мс
вантажність сигналу: менш ніж 30 мА
Амплітуда вихідного сигналу амплітуда дорівнює напруженню живлення
розмір виробу: 79 мм * 42 мм
Вес изделия: 40 г.

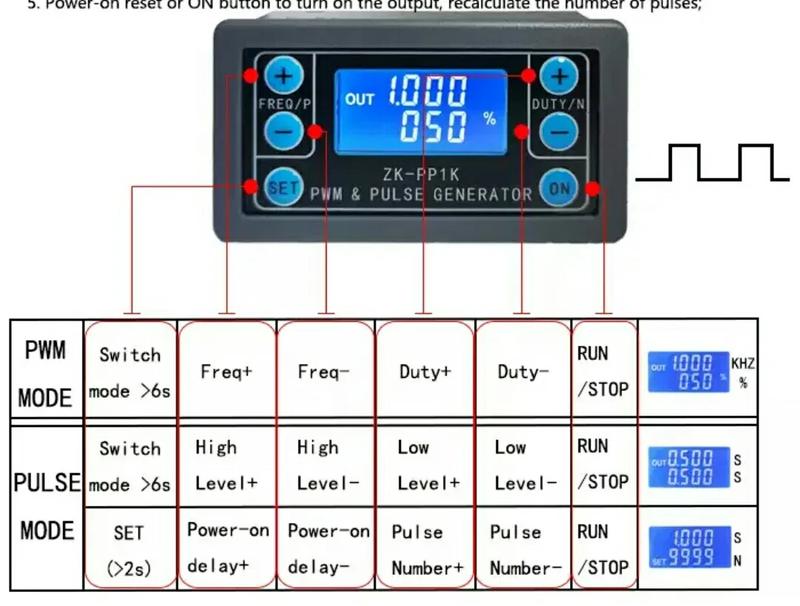

-3,2 режим ШІМ (дисплей має % для режиму ШІМ)

Заводський режим за замовчуванням є режим ШІМ, FREQ + і FREQ-key набір
частоти, DUTY + і DUTY-button set робочий цикл; Коротке натискання на кнопку
керування виходом сигналу або зупинки, стоп-вихід 0, екран зображає «OUT»
позначку, як є вихід, інакше він зупиняє вихід; Заводська частота за
замовчуванням становить 1 кГц, а робочий цикл — 50%.

Якщо ви хочете перемкнутися в режим імпульсу, натисніть кнопку SET (понад 6
секунд), не відпустіть, ви побачите зміну екрана, % зникне, це імпульсний
режим.

3,3 імпульсний режим (немає% на правому боці дисплея-імпульсний режим)

Лінія над РК-екраном показує позитивний час ширини імпульсу. P + і P-комплект
кнопок. Лінія нижче РК-екрану показує негативний імпульс ширини часу. N + і
N-комплект кнопок. Натисніть кнопку ON, щоб контролювати вихід сигналу або
стоп. Коли вихід вимкнений, вихід 0. Екран показує «вихід», інакше він зупиняє
вихід; за замовчуванням Заводська позитивна ширина імпульсу становить 0,5
секунд, а негативний імпульс — 0,5 секунд

Кількість пульсацій і час затримки
-У режимі імпульсу натисніть і утримуйте кнопку набору впродовж 2 секунд, а потім відпустіть, введіть кількість пульсацій і затримку інтерфейсу настроювання часу, екран показує набір, він буде вимкнений і очищений після входу; P + і P-комплект кнопок час затримки, N + і N-комплект кнопок кількість імпульсів, заводський час затримки за замовчуванням 0 секунд, кількість імпульсів нескінченна (дисплей —) потім натисніть кнопку SET 2 в секундах, він автоматично поверне в імпульсний інтерфейс, натисніть кнопку ON, після затримки настроювання часу почніть випускати задану кількість імпульсів. Якщо кількість імпульсів відправлено, він автоматично виводить 0. Якщо період не відправлений, натисніть кнопку вмикання вимкнеться. Вихідний Пульс вимикається й очищається, і кількість імпульсів видається щоразу, коли він починається. Після відправлення кількості імпульсів дисплей автоматично зникає.

Керування прикладами

виведення pwm 20 кГц, 60% Робочий цикл: Виберіть режим ШІМ, частота
встановлена до 20,00, а коефіцієнт навантаження встановлений до 060%.

вихід вмикається впродовж 0,6 секунд і вимикається упродовж 0,2 секунд.
Нескінченна петля: Виберіть режим імпульсу,
