Модуль зарядки lx-lifc2-n 3s li-ion
Описание

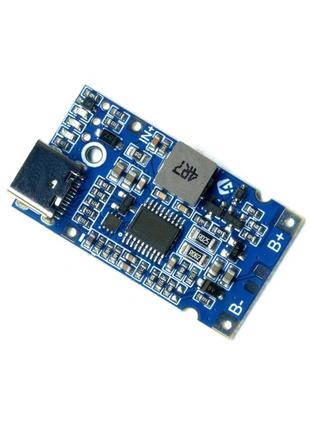

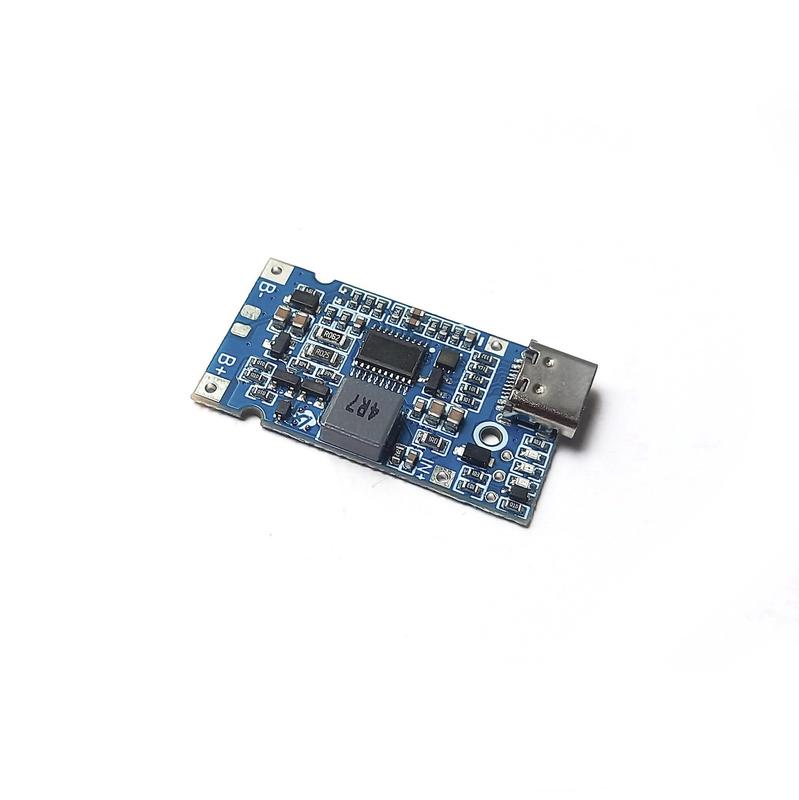

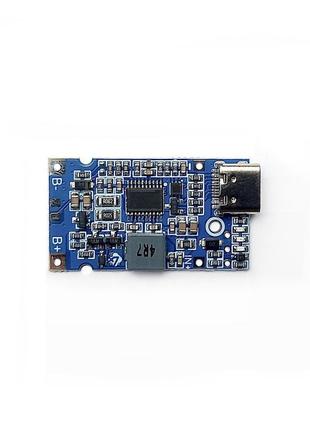

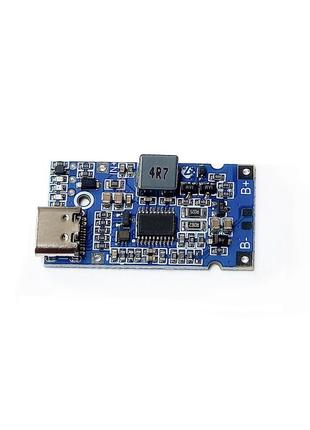

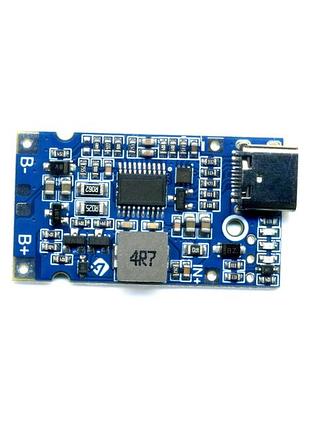

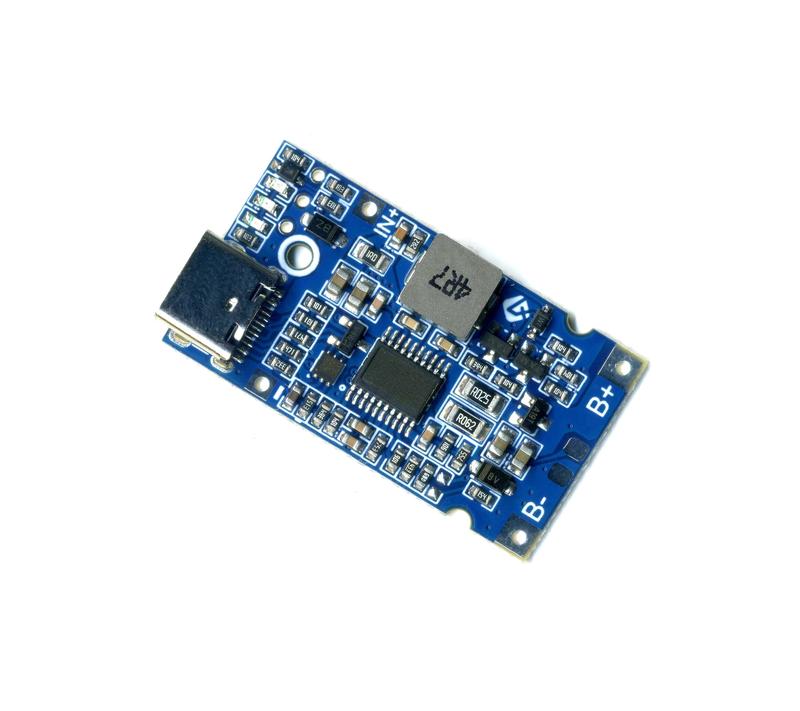

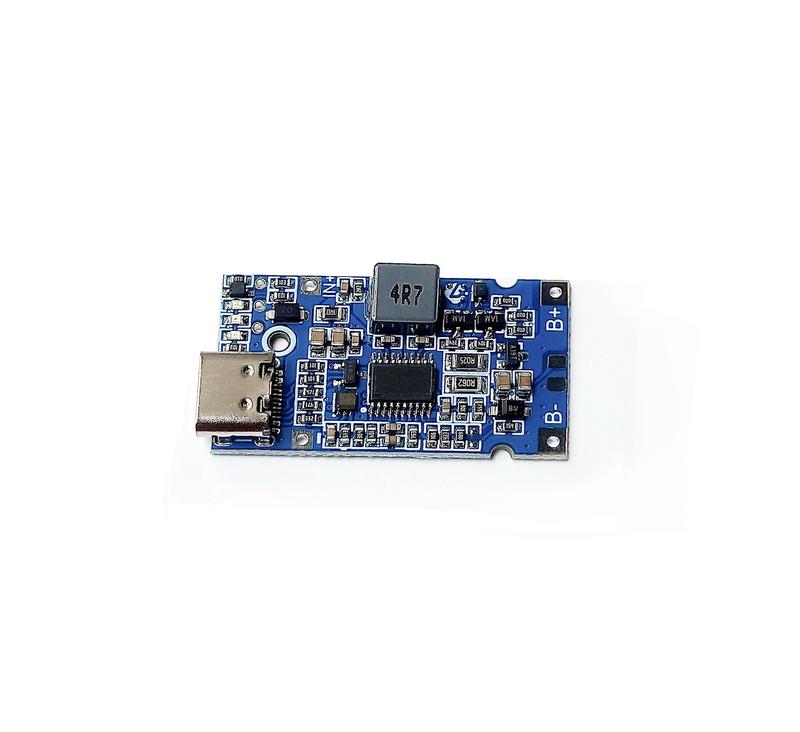

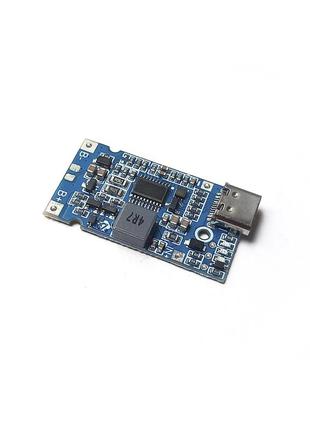

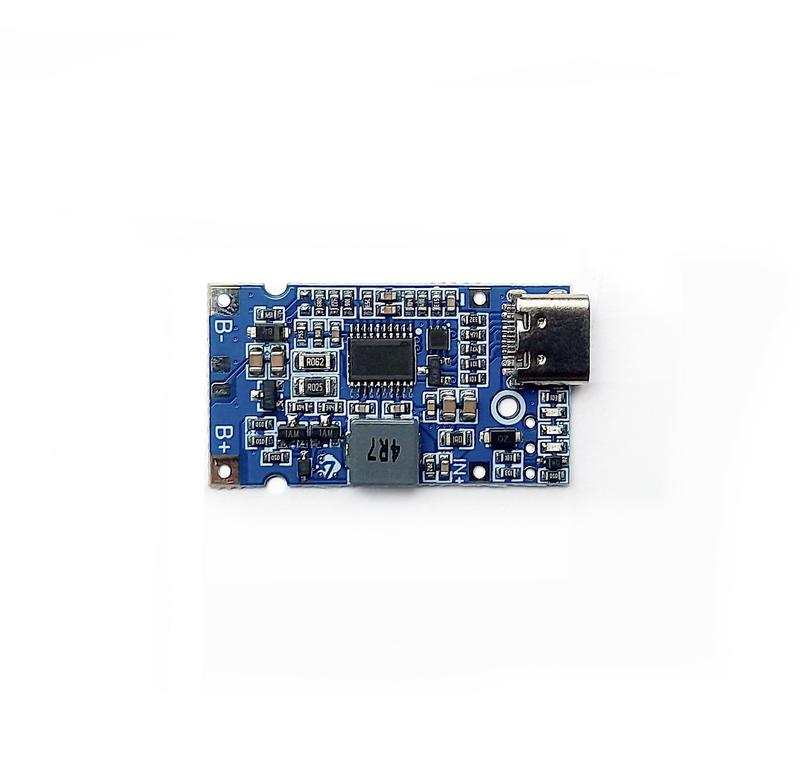

Модуль зарядки LX-LIFC2-N 3S Li-ion
Type-C USB 2S 3S 4S BMS 4.5V-15V 18W 2A Lithium Battery Charging Module Support QC Fast Charge With
Sphere Protection
Модуль зарядки 3S Li-ion аккумуляторов Type-C
Зарядный модуль для литиевой батареи 3S (12,6B) с поддержкой быстрой зарядки QC и защитой от перегрева.

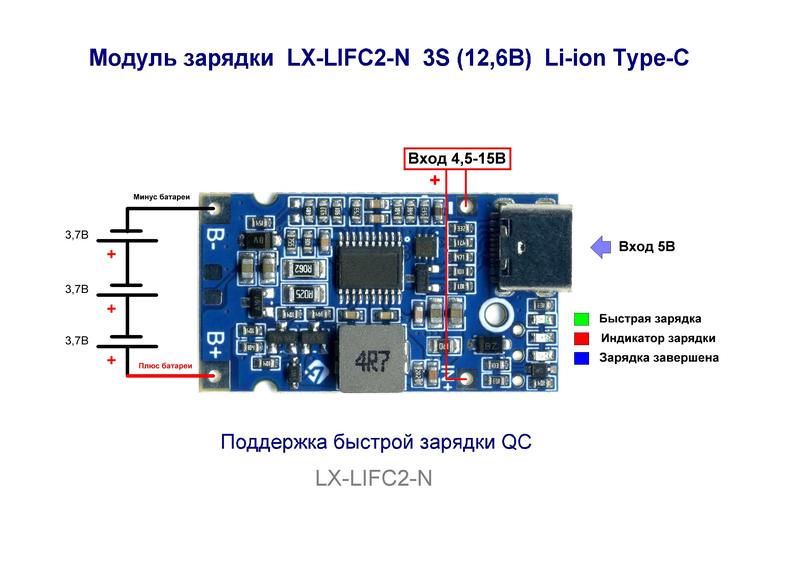

Вход модуля поддерживает интерфейс Type-C, либо пайку, с напряжением 4,5-15В (IN+;IN-)
Батарея может быть литиевой батареей серии 1-5S или литий-железо-фосфатной батареей в зависимости от настроек
сопротивления R1 и R2.
Аккумулятор должен быть оснащен защитной платой, которая может автоматически балансировать напряжение, что еще
лучше.
Характеристики:
• Название бренда: Aideepen
• Номер модели: LX-LIFC2-N
• Входное напряжение: 4,5-15В
• Максимальная мощность: 18Вт
• Применимые батареи: 2S/3S/4S/5S Li-ion/LiFePO4
• Высокий ток: 3А
• Рабочая температура: -20 ~ 85°C

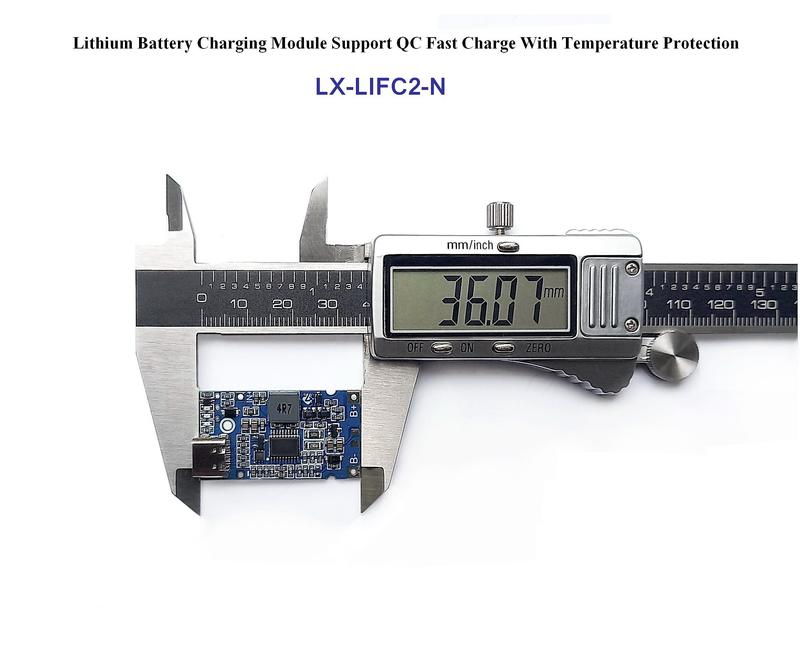

• Размеры: 37,3 х 20 мм
• Вес 3,8 гр.
Особенности:
• Встроенный протокол быстрой зарядки QC, может быть настроен с входным протоколом 9 В или 12 В
• Интеллектуальная предварительная зарядка, постоянный ток, постоянное напряжение, с защитой от короткого
замыкания
• Автоматическая работа в режиме повышения или понижения (boost/buck) в зависимости от изменения входного
напряжения и напряжения батареи
• 3-цветный светодиодный индикатор состояния зарядки указывает на зарядку, полную зарядку и быструю зарядку
• Поддерживает многострунную зарядку литиевой батареи, независимо от того, входное напряжение
выше, ниже или равно напряжению батареи.
• Адаптивная регулировка зарядного тока, подходит для всех зарядных устройств с интерфейсом USB
Примечание:
• Соблюдать полярность подключения батареи, иначе плата сгорит
• Провод не должен быть слишком тонким
• Аккумулятор должен поставляться с защитной платой

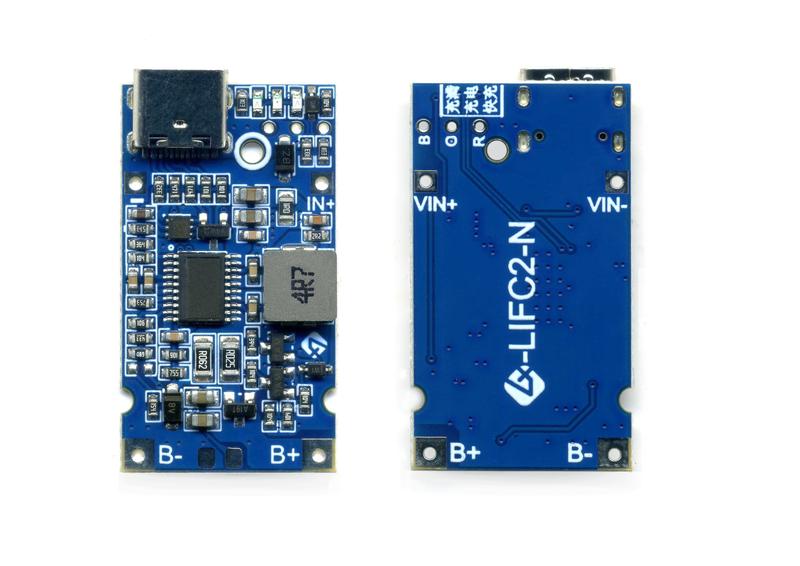

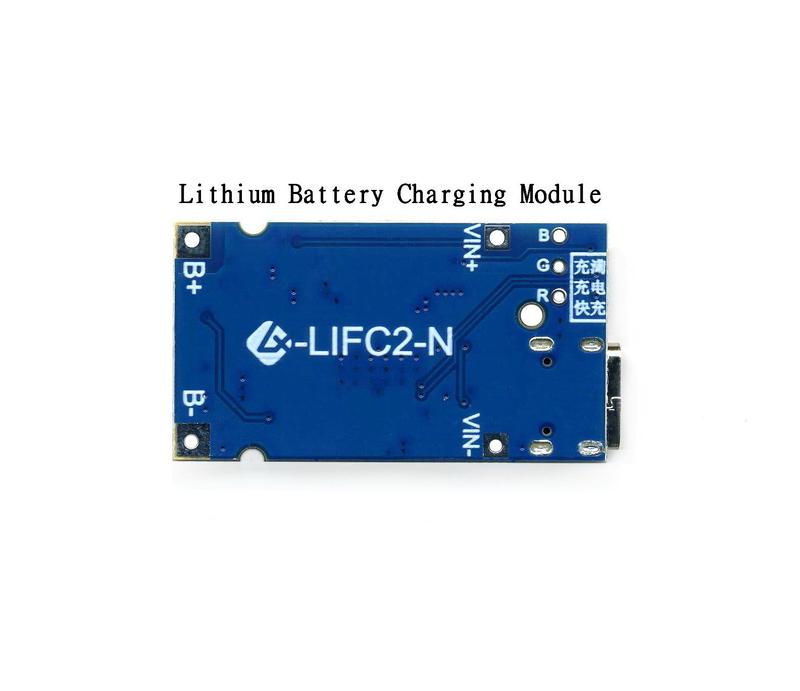

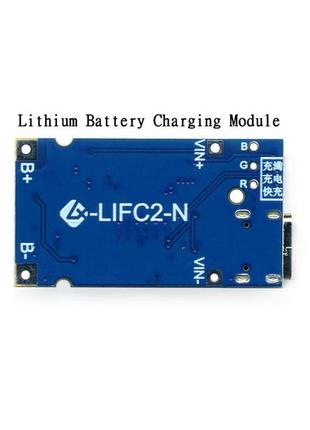

Контактные площадки: B G R

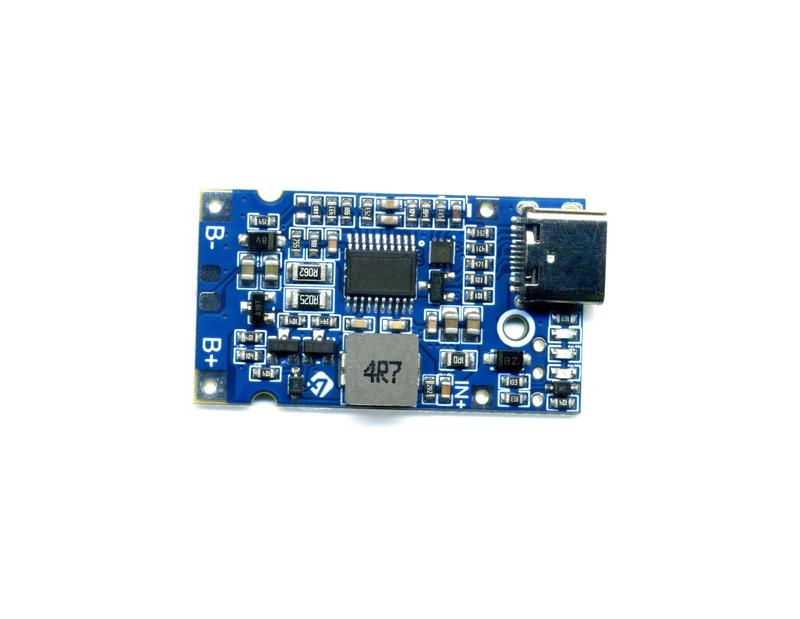

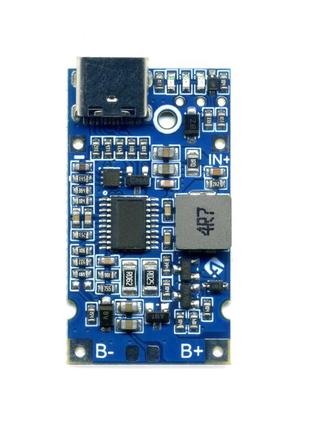

SMD:
• AO3401 (A19T) MOSFET P канальный 4.2A/30V SOT23
• MMBT3904 (1AM) биполярный 0.2A/40V NPN SOT23
• V4W электростатический защитный диод
• BV pin-диод: 50В/50мА
• BZX84-C6V8 (WC) стабилитрон 350 мВт: 6.8В, sot23
• OZ
- Синий
