Плата защиты bms 3s 60а balance
Описание

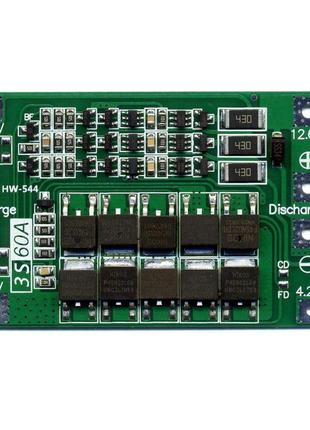

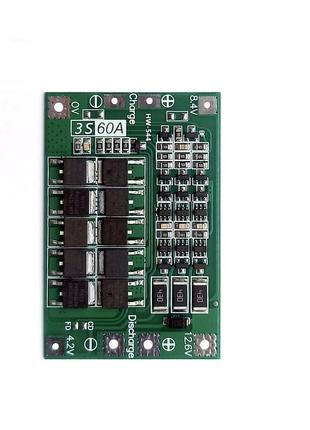

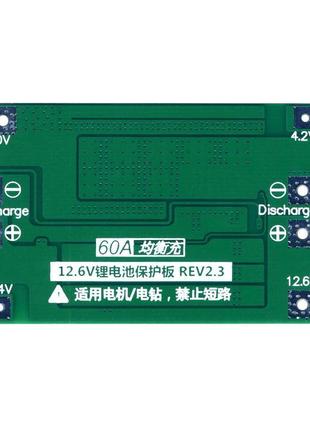

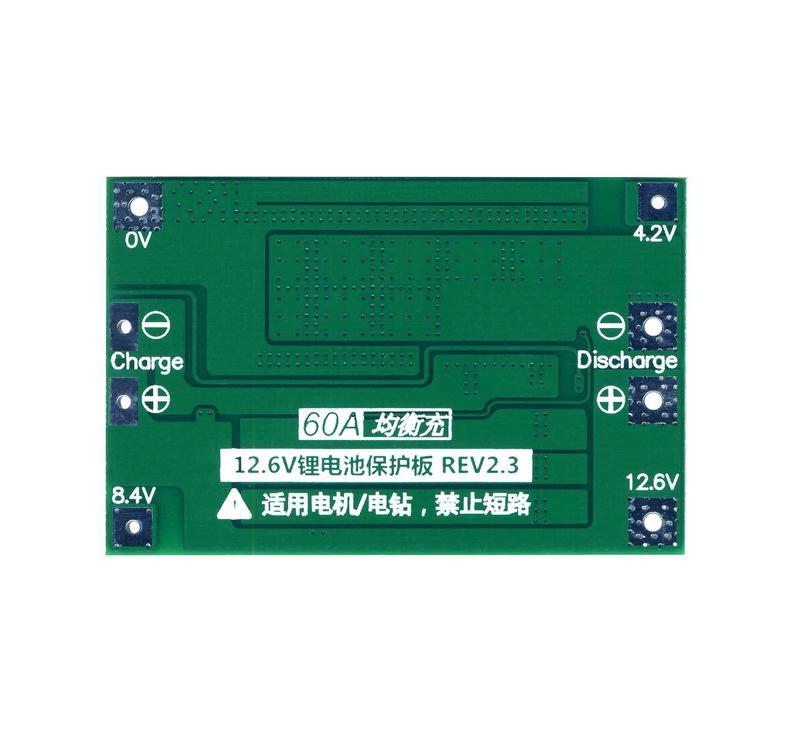

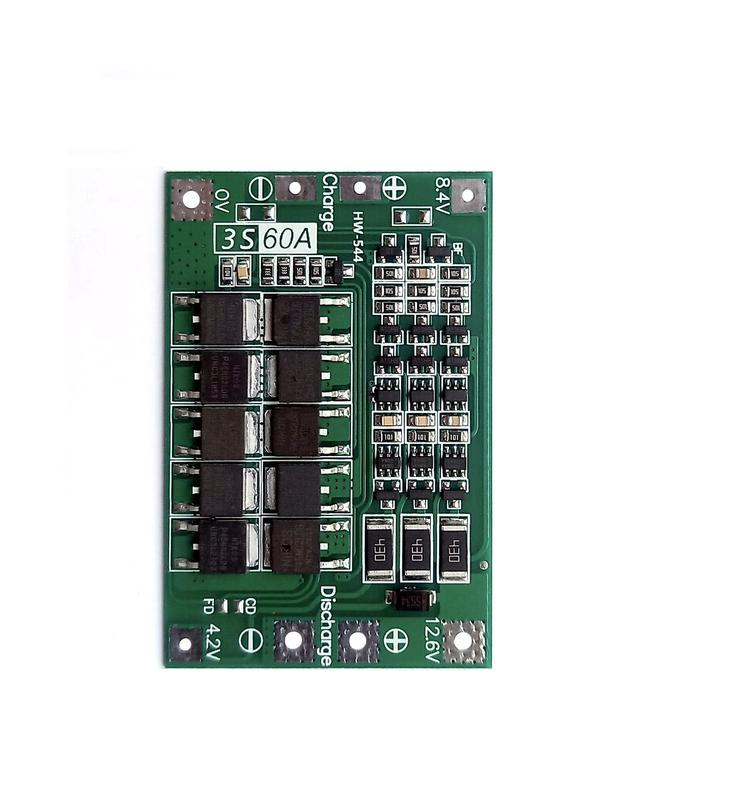

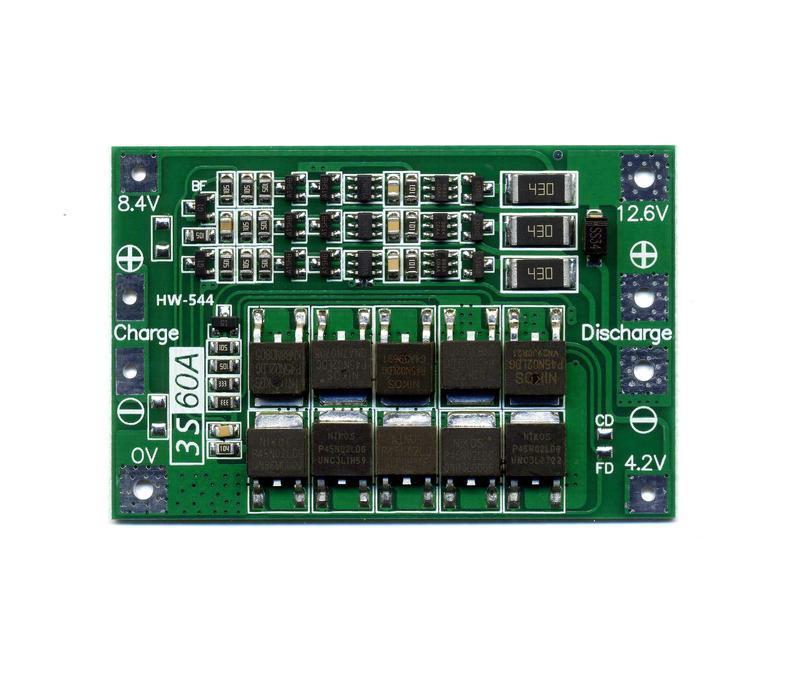

Плата защиты BMS 3S 60А Balance
3S 60A Li-ion Lithium Battery Charger Protection Board 18650 BMS Drill Motor 16.8V Balance
Плата защиты зарядного устройства для литий-ионных аккумуляторов 3S 60A Balance
Плата контроллера 3S 60A заряда (BMS) аккумуляторных батарей для шуруповертов напряжением 16,8В.
Предназначена для контроля четырех последовательно соединенных высокотоковых литий-ионных или литий-
полимерных аккумуляторных батарей. Устройство имеет защиту от перегрузки (короткого замыкания), глубокого разряда и перезаряда батарей, выполняет балансировку батарей за один или несколько циклов заряда в зависимости от начального уровня заряда батарей.
Характеристики HW-544:
• Brand Name:baishundianzi
• Напряжение зарядки: DC 12,6-13,6В
• Напряжение питания: 12,6В
• Количество ячеек: 3S
• Ток балансировки: 100 мA
• Ток разряда: до 60A
• Зарядный ток: до 20А
• Рабочая температура: -40...+85
• Балансировка аккумуляторов: есть
• Размеры: 61х41х4 мм
• Вес: 11,93 гр
Примечание:
- Если срабатывает защита при пуске шуруповерта, то нужно припаять параллельно керамическому конденсатору электролитический конденсатор 10 мкФ, плюсом со стороны MOSFET транзисторов
- Отключить защиту - установить резистор 10 кОм между плюсовым выходом платы и керамическим
конденсатором(со стороны MOSFET транзисторов)
- Соблюдать полярность и соединение балансировочных проводников, в противном случае устройство выйдет из строя
SMD components:
BB3A - балансир BMS Li-ion/Polymer
DW-01A - защита аккумулятора SOT23-6
A2SHB - MOSFET N канальный 20В/2,3A SOT23
P45N02LDG - MOSFET N канальный 25В/32A
G1 - n-p-n транзистор MMBT5551
2L - n-p-n транзистор MMBT5401
- Зелёный
Также ищут:
Похожие товары
-
Плата резервного питания 9в_12в155 грн -
-
Ysj-18121h65 грн
-
-
-
-

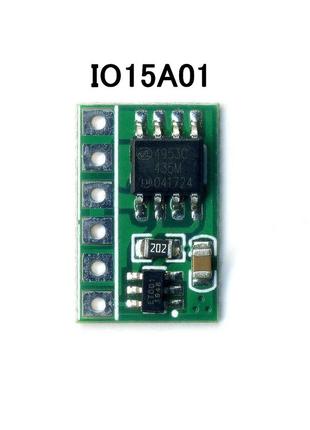

Бистабильный триггер io15a01128 грн
-
-
-
