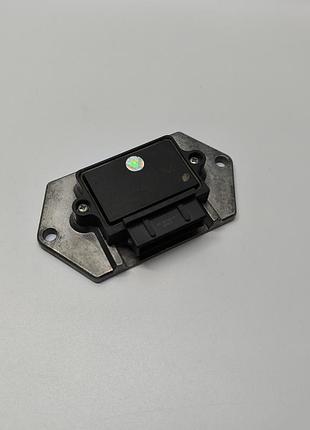

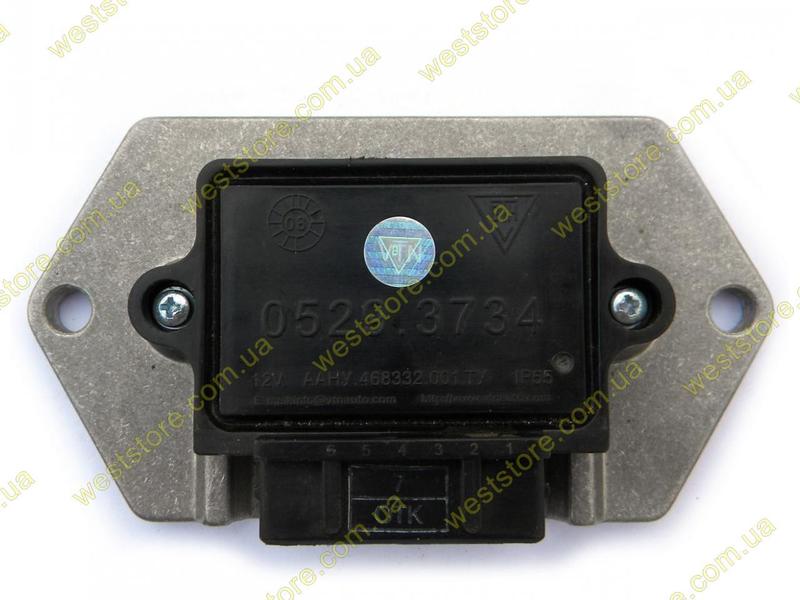

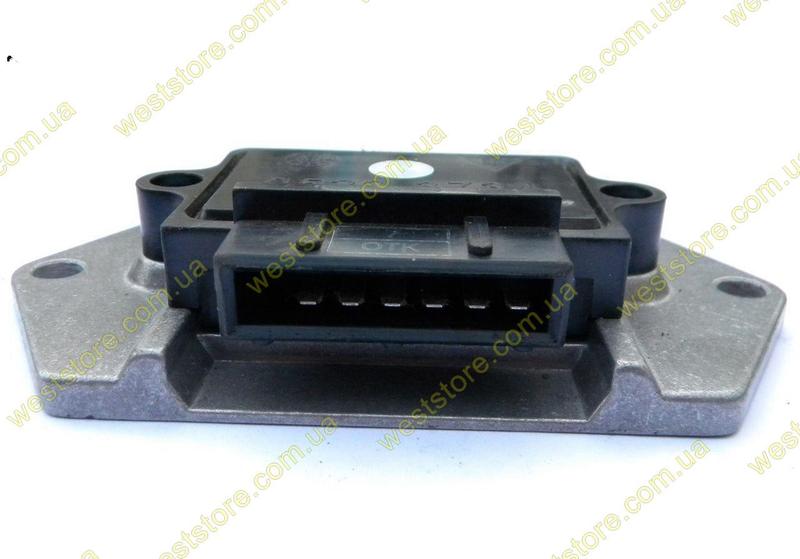

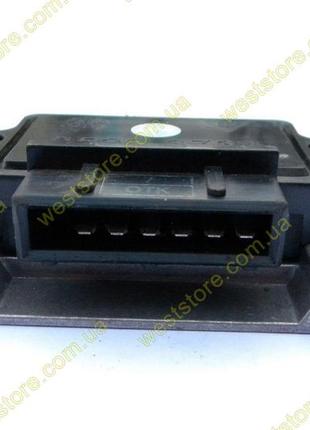

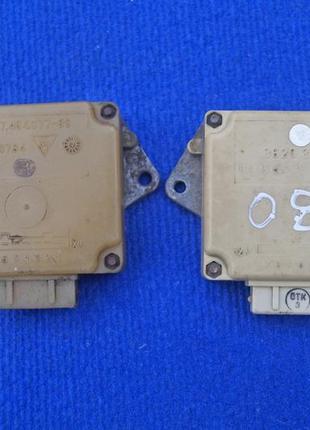

Коммутатор ваз 2108-2109,заз 1102 таврия втн (0529.3734)
Описание
Коммутатор на ВАЗ 2108, 2109, 21099, ЗАЗ Таврия, производство: ВТН,
каталожный номер: 0529.3734
Общие сведения:
Коммутатор электронный 0529.3734 предназначен для работы в бесконтактных
системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, "Таврия" и других, в том
числе иностранного производства, оснащенных аналогичными системами зажигания с
датчиком Холла.
Коммутатор работает комплектно с катушкой зажигания типа 27.3705 и
распределителем 40.3706, 53.3706 или другими с аналогичными параметрами.
Данный коммутатор разработан специально для возможности установки на
автомобили с электрическими цепями низкого качества и обладает повышеной
помехоустойчивостью.
Имеет повышенный рабочий температурный диапазон. Надежность и соответствие
техническим условиям гарантируется при температуре радиатора коммутатора до
115 °С. Данное изделие имеет осциллограммы токов и напряжений несколько
отличные от традиционных, в процессе эксплуатации имеет нагрев радиатора на
низкой частоте оборотов коленчатого вала двигателя, что предусмотрено. Начиная
с 2007 г. коммутатор 0529.3734 обладает защитой от короткого замыкания в цепи
питания датчика Холла.
Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту
датчика Холла* от перенапряжения путем стабилизации подаваемого на датчик
напряжения.
Допускается работа коммутатора без аккумуляторной батареи.
Коммутатор сконструирован для работы по однопроводной схеме, в которой с
корпусом автомобиля соединен отрицательный вывод источника питания. Рабочий
режим коммутатора ― S1 по ГОСТ 3940.
Коммутатор устанавливается на предусмотренное для него место в автомобиле при
помощи штатных крепежных деталей и штатного разъема, при этом необходимо
обеспечить надежный контакт между основанием коммутатора и корпусом
автомобиля.
Гарантийный срок эксплуатации ― 3 года с даты ввода в эксплуатацию или со дня
продажи в розничной торговой сети. Гарантийные обязательства производителя
имеют силу в течение четырех лет с даты выпуска изделия.
Технические данные:
Диапазон рабочих температур, °С -40 .. +100
Номинальное напряжение питания, В 12,0
Допустимые пределы напряжения питания, В (до 5 мин.) 6,0 .. 18,0
Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного
4-цилиндрового двигателя 20 .. 7000
Ток коммутации, А 7,5 ± 0,2
Время безыскровой отсечки коллекторного тока, с 1 .. 2
Максимально допустимое воздействие повышенного напряжения питания
длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин
коленчатого вала 4-тактного 4-цилиндрового
двигателя), В 25,0
Максимально допустимые импульсные перенапряжения положительной и
отрицательной полярности, В 200,0
